Rufos para janela varanda ESV/G, EZV-A/G, EHN-A/G, EHN-AT/G Thermo

Descrição

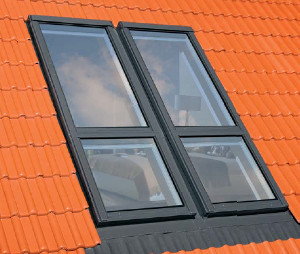

O rufo E__ / G foi desenhado para a janela varanda FGH-V Galeria. Os rufos completam a instalação das janelas de telhado e garantem a sua estanqueidade.

Rufos disponíveis:

ESV / G - para material de cobertura plano com 10 mm de espessura (2x5 mm) tipo ardósia ou lâmina asfáltica.
EZV-A / G – para materiais de cobertura até 45mm de espessura, por ex. telhas de perfil baixo, chapa metálica.
EHN-A / G – materiais de cobertura ondulado com máximo de 90 mm de espessura, por ex. telha alicantina.
EHN-AT / G Thermo - um rufo universal com isolamento térmico desenhado para a maior parte dos materiais de cobertura até 90 mm de espessura.

Inclinação da instalação entre 35° e 55° em profundidade V e N. A janela varanda FGH-V Galeria pode ser combinada horizontalmente com a janela com eixo superior FDY-V e para isso é necessário usar um rufo especial K__ / G. Ambas as janelas (FGH-V e FDY-V) têm a folha inferior da mesma altura de 98 cm.

Catálogos e folhetos Instalação Onde comprar

Componentes dos rufos

Os rufos são formados por um elemento inferior, superior e pelos elementos laterais. A parte inferior dos rufos é composto por umas peças laterais elásticas que incorporam uma tira plástica que garante a união do rufo ao material da cobertura. O rufo standard tem (com exceção do ESV/G) um conduto que facilita a drenagem da água.

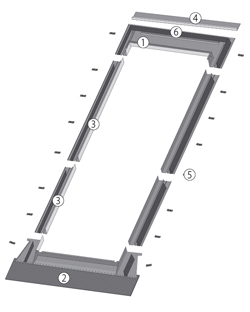

Elementos do rufo EZV-A/G
1 — Parte superior dos rufos com isolamento.
2 — Parte inferior com peças laterais elásticas.
3 — Elementos laterais com esponjas hidrófugas.
4 — Conduto.
5 — Chapas para fixação dos rufos.
6 — Perfil fixação da telha.
